加工定制:是
类别:蜗轮蜗杆减速机
起订:1台
供应:10000台
| 加工定制 | 是 |
|---|---|
| 类别 | 蜗轮蜗杆减速机 |
| 规格 | SE12-78-25R |
| 特点 | 环面包络蜗杆 |
| 配件适用对象 | 吊车 |
| 品牌 | 尚邦机械 |
| 型号 | SE12-78-25R |
型号/尺寸参数表：
型号 | 外型尺寸 （mm） | 安装尺寸 （mm） | 安装孔 | ||||||||||||||
L | L1 | L2 | L3 | R | H | H1 | D | D1 | D2 | D3 | D4 | D5 | n1 | M1 | n2 | M2 | |
SE3-62 | 228 | 114 | 80 | 160 | 76 | 97.5 | 60.5 | 115 | 100 |
|
| 100 | 126 | 6 | M10 |
|
|
SE5-62 | 225 | 127.7 | 93.7 | 168 | 91.5 | 79 | 38 | 161 | 135 | 103.5 | 50 | 70 | 120 | 6 | M10 | 8-1 | M10 |
SE7-73 | 296 | 166.7 | 132.7 | 186 | 129 | 80.8 | 42.5 | 237.5 | 203.2 | 163 | 98 | 120.6 | 145 | 8 | M12 | 10 | M12 |
SE9-61 | 411 | 238 | 174.2 | 321.7 | 172.5 | 108 | 56.1 | 316 | 270 | 222.5 | 146 | 175 | 204 | 16 | M16 | 16-1 | M16 |
SE12-78 | 500 | 285 | 220 | 339.5 | 215.5 | 110.4 | 58.4 | 406 | 358 | 308.6 | 229 | 259 | 289 | 18 | M16 | 20-1 | M16 |
SE14-85 | 531 | 303 | 237.6 | 337.5 | 228 | 111 | 59 | 453 | 390 | 342.5 | 265 | 295 | 325 | 18 | M16 | 24-1 | M16 |
SE17-102 | 615.5 | 340 | 280.4 | 385 | 275 | 126 | 66 | 522 | 479.4 | 425 | 324 | 365.1 | 406 | 20 | M16 | 20 | M16 |
SE21-125 | 732 | 417.5 | 345 | 475 | 334 | 140 | 73 | 621 | 584.2 |
| 435 | 466.7 | 533 | 36 | M20 | 36-1 | M20 |
SE25-150 | 863 | 467 | 401.8 | 469 | 396 | 130 | 76.2 | 744 | 675 |
| 512 | 565 | 628 | 36 | M20 | 36-1 | M20 |
备注：
1、 详细尺寸及性能参数点击列表型号，下载详细图纸；
2、 根据客户需求选配不同的电机或液压马达；
3、 我们还可以按照您的要求为您量身定制
4、 任何疑问请随时电话或邮件的方式联系我们。

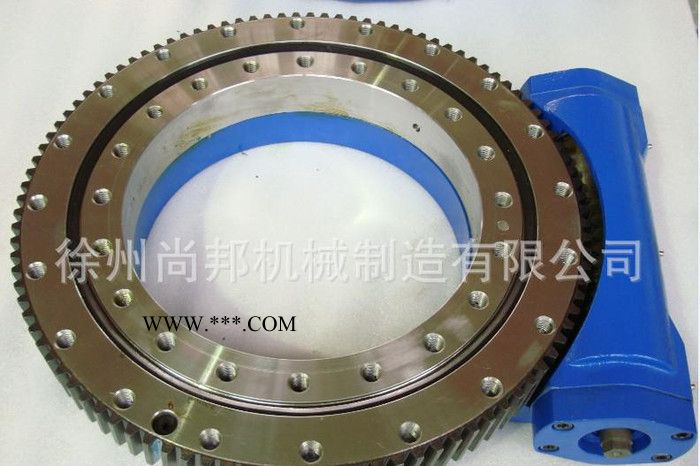

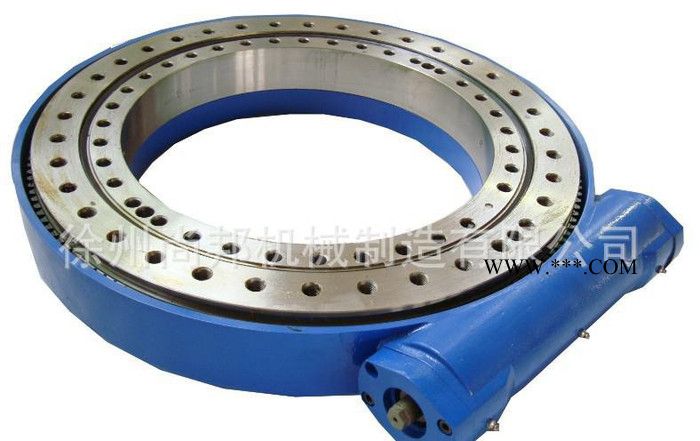

回转驱动：采用回转支承和环面包络蜗杆结构，能达到多齿啮合，具有传动扭矩大，运行平稳等特点；以回转支承为主体，同时可以承受较大的径向、轴向载荷以及较强的倾覆力矩，产品包括：围栏型（SE系列）、精密型（PE系列）、零间隙（ZE系列）、敞开型（S系列）、重型车用（HS系列）等几十个规格型号。产品广泛应用于高空作业车、随车吊、船舶吊机、电力抢修车辆及太阳能光伏发电跟踪系统等其他新能源行业。
