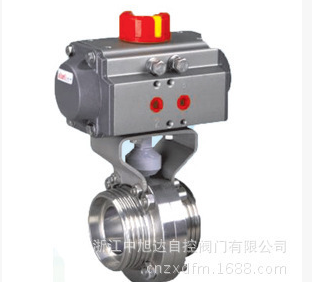

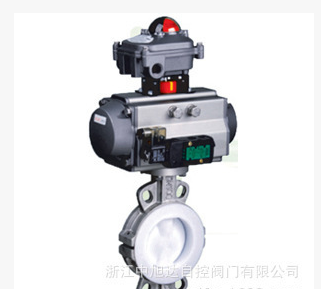

气动切断球阀 概述
气动切断球阀是由球阀及单(双)作用活塞式气动执行器组成，具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。 气动切断球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，以实现全开——全闭的动作，气动切断球阀按其密封性能可分软密封阀座及金属密封阀座。气动切断球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业，印染、生物制药，日用化工，食品饮料，水处理 及空气处理等行业的流体切断控制，与自动化气动仪表配套使用。气动切断球阀采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料.。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料 。
气动切断球阀 主要技术参数
| 公称通径DN（mm） | 15-250 | |||
| 公称压力PN（MPa) | 1.6 | |||
| 公称压力PS（MPa) | 强度试验 | 2.4 | ||
| 密封试验 | 1.76 | |||
| 材料\材料代号 | C | P | R | |
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
| 蝶板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 密封圈 | 增强聚四氟乙烯 对位聚苯 | |||
| 填料 | 聚四氟乙烯 柔性石墨 | |||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -28℃～300℃ | |||
| 执行器 | 型号 | BAW系列、GT系列、SW系列 | ||
| 气源压力 | 0.4-0.7Mpa | |||
气动切断球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
